Если скважина не слишком глубокая и используется для полива на садовом участке, снабжать ее автоматикой нет надобности. Если вода поступает в дом, когда применяется сложное водоснабжение, автоматизация необходима в обязательном порядке.
Что представляет из себя современная автоматика для скважин, основные схемы
Термином «автоматика» называют совокупность датчиков и реле, которые контролируют, защищают и регулируют силовое оборудование. Основное назначение автоматики — систематизировать функционирование насосного оборудования и защитить от факторов, которые способны повредить насосы.
Получили распространение две основные схемы автоматического управления насосами:
- Первая схема включает специальный накопительный резервуар, и управление происходит по уровню воды в резервуаре.
- Автоматизация работы скважин второго вида основывается на контролировании давления в водопроводной системе. В связи с этим основной элемент здесь — датчик давления.
Для автоматизации домашней скважины довольно часто выбирают схему с датчиком давления, но устанавливают и баки. При не очень большом расходе воды легче поддерживать в системе требуемое давление, а опасность гидроудара сводится к нулю.
Виды автоматики для скважин
Различают 3 вида автоматики трех поколений.
Автоматика для скважин первого поколения
Это наиболее распространенная и доступная, но надежная система. Вполне может быть установлена своими силами. Состоит из 3-х устройств:
- Гидроаккумулятор (мембранный бак) — выполняет роль накопителя воды.
- Реле давления, располагающееся в гидроаккумуляторе. На протяжении расхода воды давление в гидроаккумуляторе понижается, когда доходит до предела, реле автоматически запускает насос. Как только бак заполняется и давление достигает верхнего предела, насос отключается.
- Датчик сухого хода — отключает насос, когда отсутствует вода в камере, не позволяя работать «всухую» и перегреваться.
Нередко автоматика для скважин первого поколения продается в сборе со самовсасывающим насосом — в форме домашних насосных станций. С целью автоматизации скважины до 15 м глубиной такие станции будут самым лучшим решением.
В случае если система устанавливается для погружного насоса, туда входят поплавки-выключатели, отключающие насос, если уровень воды упадет, чтобы он не перегрелся и не работал без воды.
Автоматика второго поколения
Для автоматизации скважины на воду применяется электронный блок, датчики которого ставятся на сам насос и в водопроводную систему. Гидроаккумулятор не ставится. Датчики в водопроводе реагируют на давление воды: когда давление опускается ниже требуемой величины, на блок поступает сигнал, и насос запускается. Когда давление восстанавливается — срабатывают датчики, и оборудование отключается.
Данная система в наладке и установке довольно сложная и требует навыков электротехники. Используется при автоматизации с погружным насосом.
Автоматика третьего поколения
Представляет эффективную и надежную электронную систему, позволяющую существенно сэкономить ресурс силового оборудования и электроэнергию. Обеспечивает практически 100% защиту двигателя насоса от скачков напряжения и перегрева.
Система работает без мембранного бака. Основное отличие от 2-го поколения — контроль мощности насоса исходя из разбора воды. В автоматизированных системах первого и второго поколения насосы всегда включаются на полную мощность. Автоматика 3-го поколения обеспечивает силовому оборудованию работу в экономичном, щадящем режиме, защищая от преждевременного выхода из строя.
Автоматизация скважин данного типа выполняется и настраивается специалистами. На выполнении работ данного профиля специализируется, например, общество vodabur.

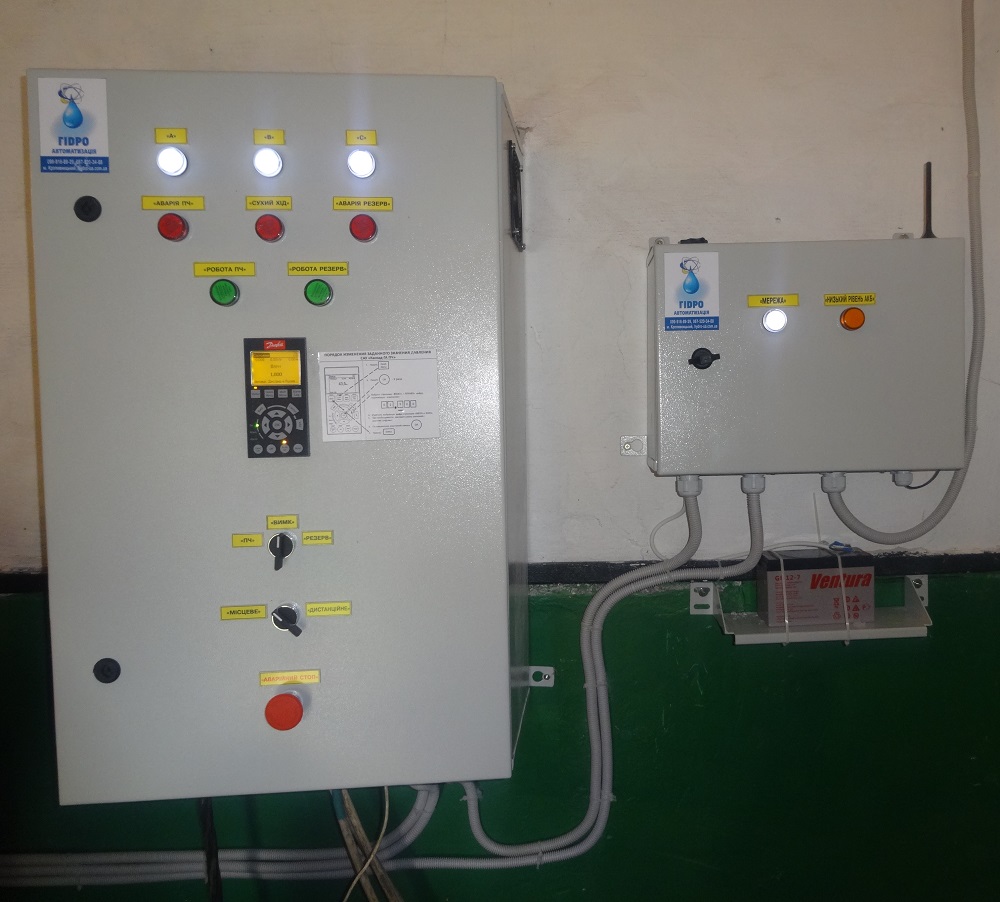

Для каких целей нужен шкаф управления насосом
Шкаф управления насосом используется не только промышленными компаниями и жилищно-коммунальными объектами. В последние годы они устанавливаются в загородных домах с целью управления автоматизированным водоснабжением.
При помощи шкафа можно управлять электродвигателями одного или нескольких насосов.
Шкаф управления насосом выполняет такие функции:
- координирует и оптимизирует работу сразу нескольких насосов.
- предоставляет информацию о работе каждого агрегата.
- отслеживает в системе уровень и температуру воды.
- контролирует работу частотного преобразователя.
- обеспечивает безопасный, плавный запуск двигателя.
Когда насосов несколько, шкаф обеспечивает поочередную работу. Это, во-первых, спасает систему от быстрого изнашивания, а, во-вторых, не помогает заиливаться насосу, оставшемуся без функционирования.
Пульт управления насосом может иметь сегодня разную комплектацию, исходя из числа насосов. Данное устройство многократно облегчает управление системой водоснабжения.
